Czym jest ochrona IP i który stopień wybrać?

Ochrona IP to norma informująca o poziomie zabezpieczenia produktów. Standard ten jest używany, aby pomóc konsumentom lepiej ocenić, czy dany produkt jest dla nich odpowiedni czy też nie. Czy wiesz, jak wybrać dla siebie produkt na podstawie stopnia ochrony IP?

Jak określa się stopień ochrony IP?

Stopnie ochrony IP to skróty wskazujące stopień zabezpieczenia i odporności produktów. Każdy kod IP składa się z kombinacji liter IP (International/Ingress Protection) i dwóch cyfr.

• Pierwsza cyfra oznacza stopień zabezpieczenia przed wnikaniem ciał obcych.
• Druga cyfra oznacza stopień zabezpieczenia przed wnikaniem wody.

Im wyższy stopień ochrony IP, tym produkt jest bardziej odporny na czynniki zewnętrzne. Stopień ochrony IP należy dobrać w zależności od warunków, w jakich planowane jest użytkowanie produktu. Nasz krótki przewodnik, który można znaleźć poniżej, pomoże wybrać odpowiedni stopień ochrony IP.

Tabele stopnia ochrony IP

Jak wspomnieliśmy we wstępie, każdy stopień ochrony składa się z pary liczb, które oznaczają ochronę przed ciałami obcymi i wodą. Stopień ochrony IP został opisany w tabeli, która przedstawia każdy stopień ochrony i przypisaną do niego odporność.

Czy spotkałeś się z IP6x?

W przypadku niektórych produktów można spotkać się z kodem IP, któremu towarzyszy pojedyncza cyfra i litera "x". Litera może znajdować się w pozycji klasy ochrony przed ciałami obcymi lub w pozycji klasy ochrony przed wodą. Pozycja litery wskazuje warunki, w których produkt nie został przetestowany. Mimo to dany produkt może być w pewnym stopniu odporny na te warunki.

Ochrona przed ciałami obcymi (penetracją ciał stałych)

Stopień ochrony przed ciałami obcymi jest uzależniony od ich średnicy. Tabela ochrony IP przed ciałami obcymi zawiera siedem poziomów, które są oznaczone pierwszą cyfrą kodu.

Stopień	Ochrona przed ciałami obcymi
IP0x	Brak ochrony
IP1x	Ochrona przed wnikaniem ciał stałych o średnicy większej niż 50 mm
IP2x	Ochrona przed wnikaniem ciał stałych o średnicy powyżej 12 mm
IP3x	Ochrona przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm
IP4x	Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm
IP5x	Częściowa ochrona przed wnikaniem pyłu
IP6x	Całkowita pyłoszczelność

Ochrona przed wnikaniem wody

Skala ochrony przed wnikaniem wody jest szersza niż w przypadku poprzedniego kryterium. Wynika to z faktu, że woda woda może wpływać na produkty na kilka sposobów. Poniższa tabela zawiera zatem 10 stopni ochrony, które są oznaczone w kodzie drugą cyfrą.

Stopień	Ochrona przed wnikaniem wody
IPx0	Brak ochrony
IPx1	Ochrona przed pionowo spadającymi kroplami wody
IPx2	Ochrona przed padającymi kroplami wody przy wychyleniu obudowy o dowolny kąt do 15° od pionu
IPx3	Ochrona przed natryskiwaniem wodą przy przechyleniu do 60° z prędkością do 10 l/min przez 5 minut (ochrona przed deszczem)
IPx4	Ochrona przed bryzgami wody ze wszystkich kierunków z prędkością do 10 l/min przez 5 minut
IPx5	Ochrona przed strumieniem wody ze wszystkich kierunków z dyszy o średnicy 6,3 mm o natężeniu przepływu do 12,5 l/min przez 3 minuty z odległości 3 metrów
IPx6	Ochrona przed intensywnym strumieniem/falami wody ze wszystkich kierunków z dyszy o średnicy 12,5 mm o natężeniu przepływu do 100 l/min przez 3 minuty z odległości 3 metrów
IPx7	Ochrona przed czasowym zanurzeniem w wodzie na głębokości do 1 metra przez 3 minuty
IPx8	Ochrona przed trwałym zanurzeniem w wodzie w warunkach określonych przez producenta
IPx9K	Ochrona przed trwałym zanurzeniem, podwyższonym ciśnieniem i podwyższoną temperaturą (możliwość czyszczenia urządzenia parą wodną)

Który stopień ochrony IP wybrać?

To, jaki stopień ochrony IP wybrać dla danego produktu, zależy od wielu czynników. Ważne jest, aby najpierw zastanowić się nad warunkami, na jakie produkt będzie narażony.

Stopień ochrony IP w pomieszczeniach - obszary suche

W suchych obszarach domu wystarczy niższy stopień ochrony przed wodą. Stopień ochrony przed ciałami obcymi jest w tym przypadku ważniejszy, zwłaszcza w przypadku oświetlenia i urządzeń elektronicznych. Stopień ochrony tych produktów powinien wynosić co najmniej IP2x. Oznacza to ochronę przed wnikaniem obiektów o średnicy do 12 mm. Przykładem takiego "obiektu" może być ludzki palec.

Stopień ochrony IP w pomieszczeniach - łazienka i obszary mokre

Obszar wokół płyty grzewczej i zlewu kuchennego lub cała łazienka to wilgotne środowiska, w których warto wybrać wyższy poziom ochrony przed wodą. Jakakolwiek elektronika, której planujesz używać w tych miejscach, powinna spełniać co najmniej standardy IPx3 lub IPx4.

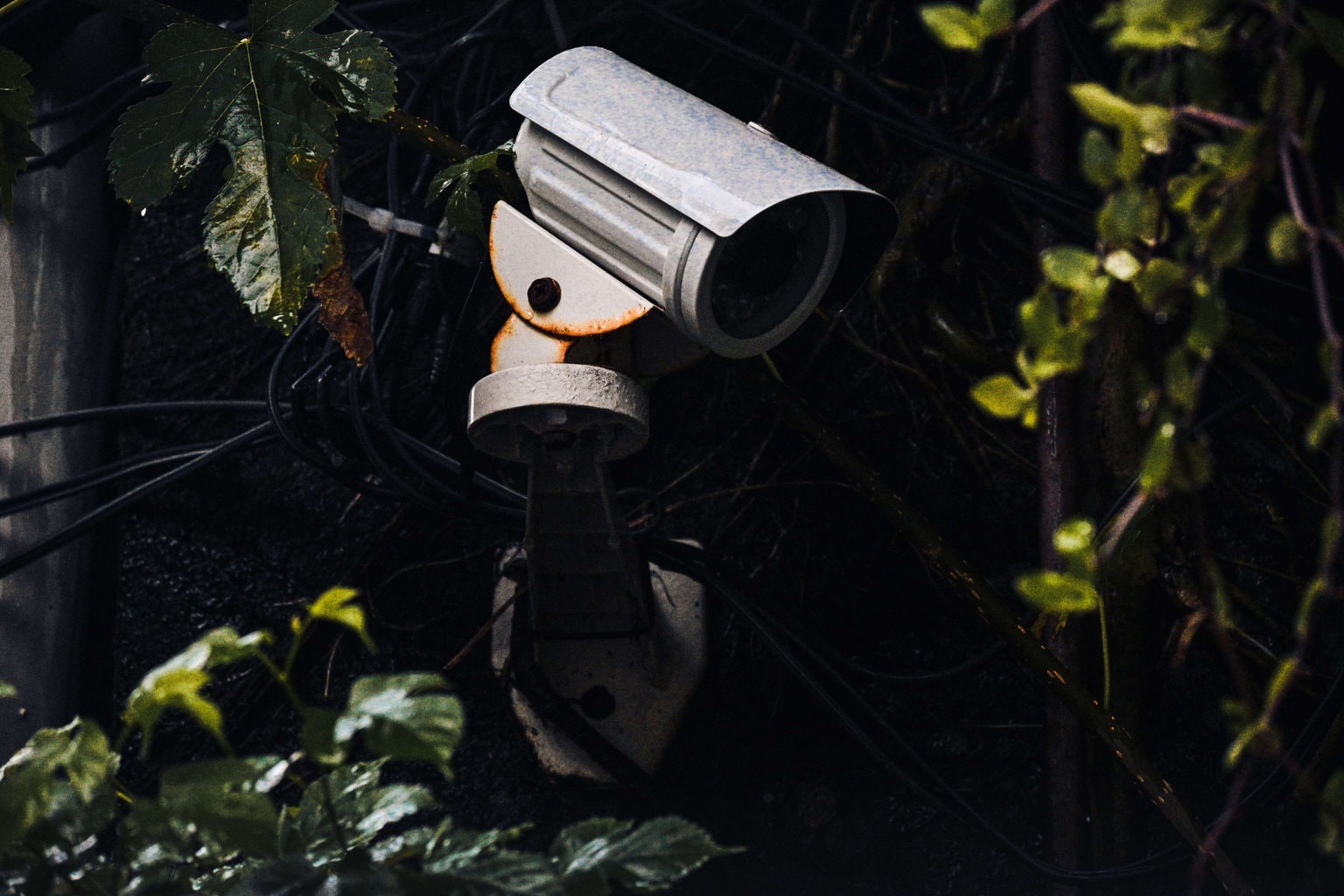

Ochrona IP w warunkach zewnętrznych

Na świeżym powietrzu urządzenia elektroniczne i inne produkty są narażone na znacznie trudniejsze warunki niż w pomieszczeniach. Produkty mogą łatwo wejść w kontakt nie tylko z rozpryskującą się i spadającą wodą, ale także z małymi cząsteczkami, które mogą dostać się do wnętrza urządzeń ze wszystkich stron. Dlatego zalecamy wybór produktów o stopniu ochrony IP44. Jeśli planujesz czyścić produkty strumieniem wody, wybierz stopień ochrony IPx5, aby uniknąć uszkodzeń.

Czy wiesz, że kod IP może zostać uzupełniony o dodatkowe litery, które opisują odporność na oleje, elektryczność lub ruch pod wodą?

Dodatkowe informacje dotyczące stopnia ochrony IP

Dwucyfrowy kod opisuje odporność produktu na ciała obce i wodę. Jednak w przypadku niektórych produktów można również spotkać się z dodatkowymi literami opisujące odporność na specyficzne warunki.

Stopień	Odporność na specyficzne warunki
F	Odporność na oleje
H	Odporność na wysokie napięcie
M	Odporność na wodę podczas ruchu obracających się części maszyny
S	Odporność na wodę bez ruchu obracających się części maszyny
W	Odporność na warunki atmosferyczne

Ponadto można również znaleźć produkty, które w swoim w kodzie IP posiadają oznaczenie ochrony operatora urządzenia. Są to głównie maszyny, których części mogą być niebezpieczne dla zdrowia ludzkiego podczas ich użytkowania.

Przykładem tego jest kod IP3xD, który jest typowy dla skrzynek elektrycznych.

Stopień	Oznaczenie ochrony operatora
A	Ochrona przed dotknięciem wierzchem dłoni
B	Ochrona przed dotknięciem palcem
C	Ochrona przed dostępem niebezpiecznego narzędzia
D	Ochrona przed dotknięciem drutem/przewodem

Norma IP pomaga konsumentom na całym świecie w podjęciu decyzji, czy dany produkt jest dla nich odpowiedni. Stopnie ochrony IP zawierają dwucyfrowe kody, które określają odporność na wnikanie ciał obcych i wody.
